RG1系列调压阀
结构特点STRUCTURAL FEATURES：
优异的精准调节和压力稳定性 Excellent precise regulation and stress stability
隔膜与阀体金属对金属密封，达到最佳密封性 Seal the metal seal to the metal metalin the diaphragm to achieve the best sealing
无穿孔隔膜结构密封性好，压力响应灵敏 Performance-free diaphragm structure is tight and good pressure response is sensitive
可提供面板安装 Panel installation available
技术参数TECHNICAL PARAMETERS：
|
接口尺寸 Connection |
1/4″FNPT |
|
最大进口压力 Maximum Inlet Pressure |
400PSIG OR 3500PSIG |
|
出口压力范围 Outlet Pressure Ranges |
0～50、0～100、0～150、0～200、0～250PSIG |
|
流量系数Cv Flow Capacity |
Cv0.15/400PSIG 、Cv0.06/3500PSIG |
|
工作温度 Operating Temperature |
阀座(Seat) PTFE： -40～60℃（-40～140°F） 阀座(Seat) PCTFE：-23～65℃（-10～150°F） |
|
内部泄露率 Inboard Leak Rate |
气泡法检测，一分钟无气泡, Bubble detection, no bubbles in one minute, |
|
外部泄露率 Outboard Leak Rate |
≤2x10（-8次方）atm.cc/sec He |
|
流道面粗糙度 Internal Surface Finish |
Ra0.8 |
|
压力设计强度 Design Proof Pressure |
1.5 of maximum rated |
|
清洗标准 Cleaning Standards |
EC-01 |
流体接触件材料MEDIA CONTACT MATERIALS：
①阀体（Body）316L
②过滤网(Filter)316L
③弹簧座（Spring Seat）316L
④减震器(Shock Absorber)PTFE
⑤弹簧（Spring）316
⑥阀芯(Stem)316L
⑦阀座(Seat)PTFE/PCTFE
⑧阀座支撑(Seat Retainer)316L
⑨隔膜（Diaphragm）316L

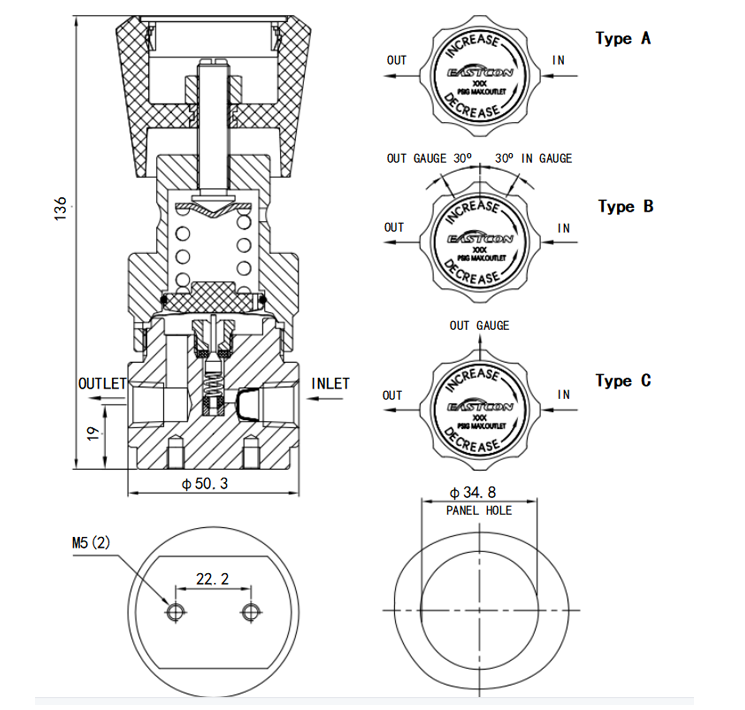

尺寸与接口方式CONNECTIONS：
|
接口编号 CONNECT CODE |
接口形式 CONNECT MODE |
装配尺寸L/mm ASSEMBLY SIZE |
|
FNS4 |
1/4” FNPT |
50.3 |
流量曲线FLOW CHART：

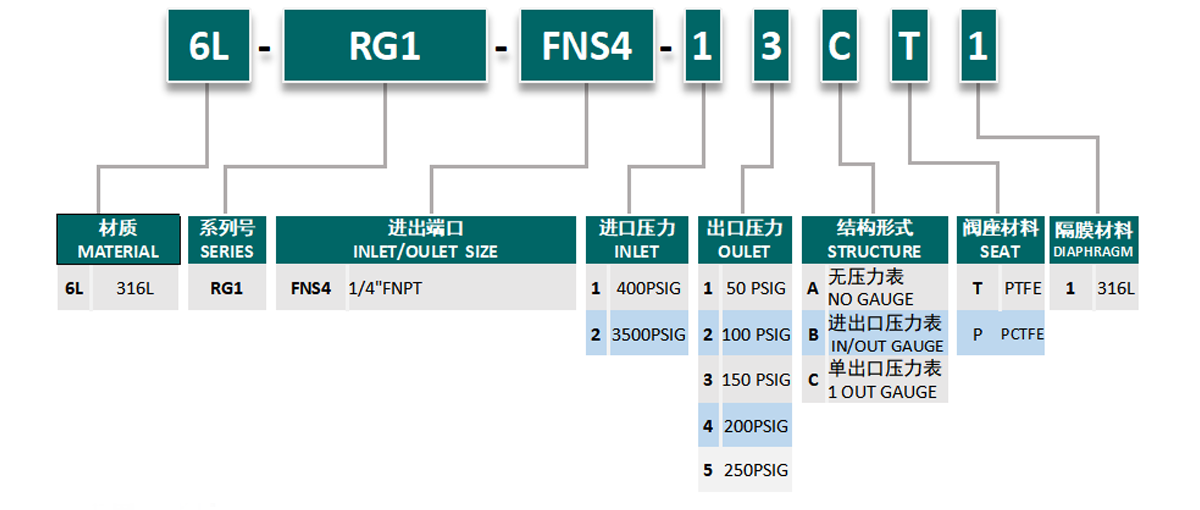

订购选型ORDER NUMBER：
注意事项POINTS FOR ATTENTION：
- 安装前请先阅读说明书，明确安装和使用方法 Please read the manual before installation to clarify the installation and usage methods
- 在洁净环境下打开包装与使用，避免受到污染 Open packaging and use in a clean environment to avoid contamination
- 拆开未使用的产品，需立即重新封装，避免受到污染 Unpacking unused products requires immediate repackaging to avoid contamination
